※ FLV開槽機機座、 橫梁均采用框架結構設計，工作臺面使用60mmQ345低 合金高強度結構鋼，框架采用Q235鋼板，機床整體剛性好，堅固耐用。床身采用天然氣回火，消除焊接應力減少設備變形。通過噴砂處理保證漆面涂裝效果優秀。

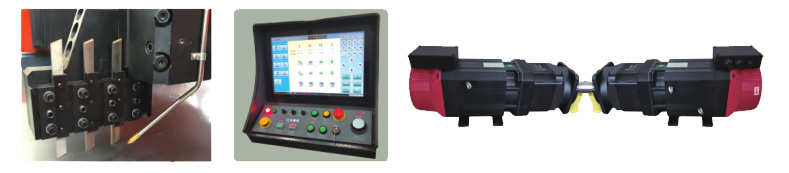

※ FLV開槽機采用精密銅齒輪及斜齒條傳動，輔以臺灣上銀滾柱重載直線導軌，移動速度可變頻調整,切削過程平穩高效。采用雙伺服電機，雙驅動為主動力，提高機器的穩定性和速度。
※ FLV開槽機的刀架移送裝置使用了SFSR靜音滾珠絲杠和QH靜音導軌保證精度高。
※ FLV開槽機加工件采用液壓夾緊系統固定，開槽速度快并保證強力夾緊。液壓系統增設蓄能器補償和溢流閥，電機間隙式工作，節約能源，液壓系統安全。FLV開槽機使用四個刀加工“V”槽，因此切削量分配均勻，減少加工件的變形。并且選配微量冷卻系統，延長刀具的使用壽命，降低生產費用。FLV開槽機縱向和橫向均可加工，并且具備一個工藝實現板材的“正反面”加工功能。
※ 使用本開槽機只用輸入鍵盤和加工程序即可完成。根據操作人員和材質的不同，可用旋鈕調整加工速度，便于操作人員操作。可通過顯
示屏可了解加工中的工序情況。采用感應器保證操作人員的安全。設備發生異常時顯示屏上出現報警信息容易維修。
※ 使用本開槽機加工時只在加工件的投放和取出時需要人力，因此可節省人工。
※ FLV開槽機臺面具有自修復功能，在使用過程中，客戶可以根據自身要求自創臺面，保證加工精度。
|
機床型號 |
開槽板料Y軸 最大寬度 |
開槽板料X軸 最大長度 |
開槽板料最大高度 （不銹鋼/板料平面度) |
開槽板料 最小厚度 |
V型槽距邊 最小距離 |
X軸切削速度 |
Y軸刀架左右移動 分辨率 |
Y/Ｚ軸移動速度 m/min(max) |
Z軸刀架上下移動 分辨率 |
Z軸刀架上下 最大距離 |
主電機功率 (KW) |
氣動系統 工作壓力 |
機床尺寸 |
||
|
長 |
寬 |
高 |
|||||||||||||
|
1250x3200 |
1250 |
3200 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
5200 |
2300 |
1600 |
|
1250x4000 |
1250 |
4000 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2300 |
1600 |
|
1250x5000 |
1250 |
5000 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
7000 |
2300 |
1600 |
|
1250x6000 |
1250 |
6000 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2300 |
1600 |
|
1500x4000 |
1500 |
4000 |
<4 |
0.6 |
8 |
0-70 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2480 |
1600 |
|
1500x5000 |
1500 |
5000 |
<4 |
0.6 |
8 |
0-70 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
|
1500x6000 |
1500 |
6000 |
<4 |
0.6 |
8 |
0-70 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
|
單伺服驅動 |
|
|
|
|
1.5mm以下 |
|
|
|
|
|
|
|
|
|
|
|
1250x3200 |
1250 |
3200 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
5200 |
2300 |
1600 |
|
1250x4000 |
1250 |
4000 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2300 |
1600 |
|
1250x5000 |
1250 |
5000 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
7000 |
2300 |
1600 |
|
1250x6000 |
1250 |
6000 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2300 |
1600 |
|
1500x4000 |
1500 |
4000 |
<5 |
0.6 |
6 |
0-100 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2480 |
1600 |
|
1500x5000 |
1500 |
5000 |
<5 |
0.6 |
6 |
0-100 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
|
1500x6000 |
1500 |
6000 |
<5 |
0.6 |
6 |
0-100 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
|
雙伺服驅動 |
|
|
|
|
1.5mm以下 |
|
|
|
|
|
|
|
|
|
|
|
1250x3200 |
1250 |
3200 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
5200 |
2300 |
1600 |
|
1250x4000 |
1250 |
4000 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
6000 |
2300 |
1600 |
|
1250x5000 |
1250 |
5000 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
7000 |
2300 |
1600 |
|
1250x6000 |
1250 |
6000 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
8000 |
2300 |
1600 |
|
1500x4000 |
1500 |
4000 |
<6 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
6000 |
2480 |
1600 |
|
1500x5000 |
1500 |
5000 |
<6 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
8000 |
2480 |
1600 |
|
1500x6000 |
1500 |
6000 |
<6 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
8000 |
2480 |
1600 |
產品不斷改進中，以雙方約定的技術方案為準，不另行通知！
