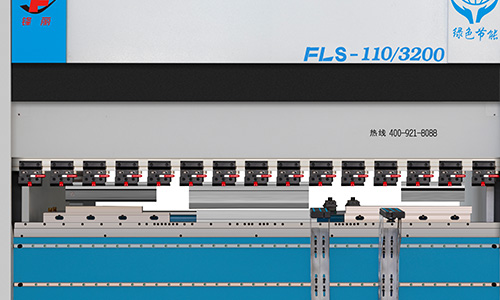

新油電混合驅動系統，具有節能降耗、高效低熱等優勢特點，同時大大降低了工作噪音。
新穎的工業外觀設計，并配有LED照明。
|
名稱 |
單位
|
參數值
|
備注
|
||
|
公稱壓力 |
kN |
1100 |
|
||
|
折彎長度 |
mm |
3200 |
|
||
|
立柱間距 |
mm |
3100 |
加工范圍更大 |
||
|
滑塊最大行程 |
mm |
210 |
異形件范圍更大 |
||
|
最大開啟高度 |
mm |
475 |
|
||
|
裝模高度 |
mm |
600 |
異形件范圍更大 |
||
|
喉口深度 |
mm |
150 |
|
||
|
滑塊運動速度 |
驅進 |
mm/s |
200 |
高速快下 |
|
|
壓制 |
mm/s |
15 |
高速 高效 |
||
|
回程 |
mm/s |
200 |
高速上升 |
||
|
后擋料X軸 |
行程 |
mm |
700 |
|
|
|
最大速度 |
mm/s |
350 |
|
||
|
后擋料R軸 |
行程 |
mm |
200 |
|
|
|
最大速度 |
mm/s |
80 |
|
||
|
后擋料Z軸 |
行程 |
mm |
2500 |
|
|
|
最大速度 |
mm/s |
20 |
|
||
|
機床精度 |
滑塊Y1.Y2定位精度 |
mm |
≤±0.01 |
|
|
|
滑塊Y1.Y2重復定位精度 |
mm |
≤±0.01 |
|
||
|
后擋料X定位精度 |
mm |
≤±0.025 |
|
||
|
后擋料X重復定位精度 |
mm |
≤±0.05 |
|
||
|
后擋料R定位精度 |
mm |
≤±0.025 |
|
||
|
后擋料R重復定位精度 |
mm |
≤±0.05 |
|
||
|
折彎角度誤差 |
′ |
±30 |
|
||
|
光學尺分辨率 |
mm |
0.005 |
|
||
|
數控軸數 |
|
4+1 |
Y1、Y2、X、R+V |
||
|
電動軸數 |
|
2 |
Z1、Z2 |
||
|
伺服電機 |
kw |
5.5x2 |
|
||
|
外形尺寸 |
mm |
3700x1700x2800 |
|
||
|
重量 |
kG |
約8500 |
|
||
|
可選配機器人 |
|
|
|
||
|
型號 |
|
KR210R2700 |
|
||
|
最大工作范圍 |
mm |
2696 |
|
||
|
額定負載 |
kG |
210 |
|
||
|
軸1軸2軸3額定附加負載 |
kG |
50 |
|
||
|
最大總負載 |
KG |
260 |
|
||
|
位置重復精度 |
mm |
±0.06 |
|
||
|
控制軸數 |
|
6 |
|
||

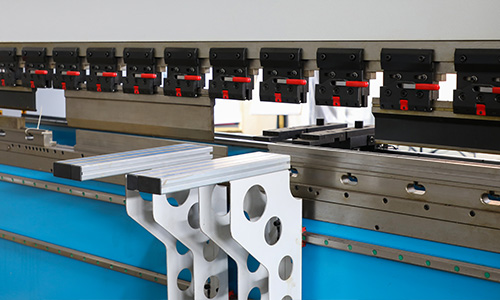

移動前托料架
沿直線導軌移動，可任意位置停靠，輔助您的折彎工作，使工作變得舒適、高效。

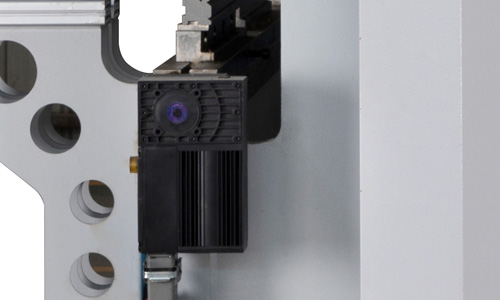

精密快速夾緊裝置
加一鍵式快速夾緊、松開模具，可實現夾具底部與側向雙向模具安裝與更換，可以有效減少模具更換時間，提高生產效率，且承載能力更大。

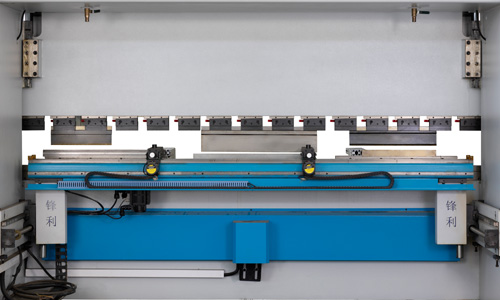

精確穩固的后擋料系統
新穎獨特的雙直線導軌結構，確保極佳的定位精度。多級擋位設計，加大定位范圍,物超所值。

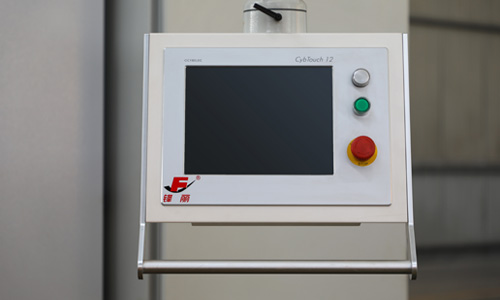

瑞士CYBELEC Cybtouch 12PS數控系統
◎ 擁有高度直觀的全觸摸屏人機界面，優化的軟件以及各種自動功能，讓操作者使用CybTouch 12 PS更為簡單 ◎ 頁面簡潔，顯示清晰，大按鍵易于觸摸操作 ◎ “EasyBand”頁面進行輕松單次折彎加工 ◎ 在線幫助與交互式彈出報警提示框 ◎ 自動計算折彎角度、主壓力和撓度補償 ◎ 折彎數據自動計算 ◎ 折彎步序的多種計算功能◎ 可以儲存多步折彎步序和產品，角度，壓力和補償控制 ◎ 手指畫工件截面圖，輕松手動控制
高精度機械補償裝置
高精度斜鍥補償裝置，通過CNC數控系統控制，得到精密補償，保證高質量折彎精度。

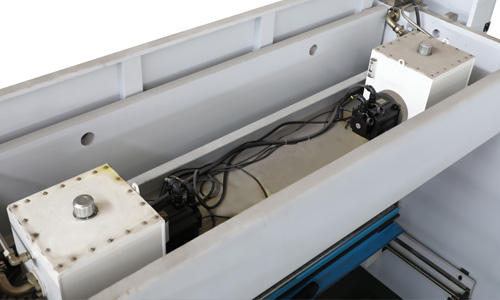

新型油電混合驅動系統
◎高效節能，油箱容量減少70%；◎快速-性能提升，工作周期減少10%；◎與傳統系統相比，能量效率提升50%；◎精準-最高5μm的定位精度；◎集成伺服泵系統，工作時噪音更低；◎集成壓力過濾器，確保高穩定性和長久使用壽命。
|
機床型號 |
折彎力 |
可折長度 |
立柱間距 |
喉口深度 |
油缸行程 |
開啟高度 |
裝模高度 |
液壓油量 |
速度 (mm/S) |
外形尺寸 (長x寬x高) |
||
|
KN |
mm |
mm |
mm |
mm |
mm |
mm |
L |
驅進 |
壓制 |
返程 |
mm |
|
|
FLS-50/2000 |
500 |
2000 |
1500 |
300 |
170 |
450 |
580 |
34.5×2 |
200 |
15 |
200 |
2500x1500x2500 |
|
FLS-80/2500 |
800 |
2500 |
2000 |
300 |
170 |
450 |
580 |
34.5×2 |
200 |
15 |
200 |
3000x1600x2600 |
|
FLS-110/2500 |
1100 |
2500 |
2000 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3000x1700x2700 |
|
FLS-110/3200 |
1100 |
3200 |
2700 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3700x1700x2700 |
|
FLS-110/4000 |
1100 |
4000 |
3600 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
4600x1700x2750 |
|
FLS-130/2500 |
1300 |
2500 |
2000 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3000x1750x2750 |
|
FLS-130/3200 |
1300 |
3200 |
2700 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3700x1750x2750 |
|
FLS-130/4000 |
1300 |
4000 |
3600 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
4600x1750x2800 |
|
FLS-170/3200 |
1700 |
3200 |
2700 |
400 |
210 |
500 |
630 |
50×2 |
200 |
15 |
200 |
3700x1850x2800 |
|
FLS-170/4000 |
1700 |
4000 |
3600 |
400 |
210 |
500 |
630 |
50×2 |
200 |
15 |
200 |
4600x1850x2850 |
